- 1 PDMS所有模塊介紹
PDMS軟件介紹
PDMS軟件一般是由項目建立、工程數據庫、設備、管道、鋼結構、采暖通風、電氣和儀表電纜橋架等模塊組成的三維工廠化設計軟件。

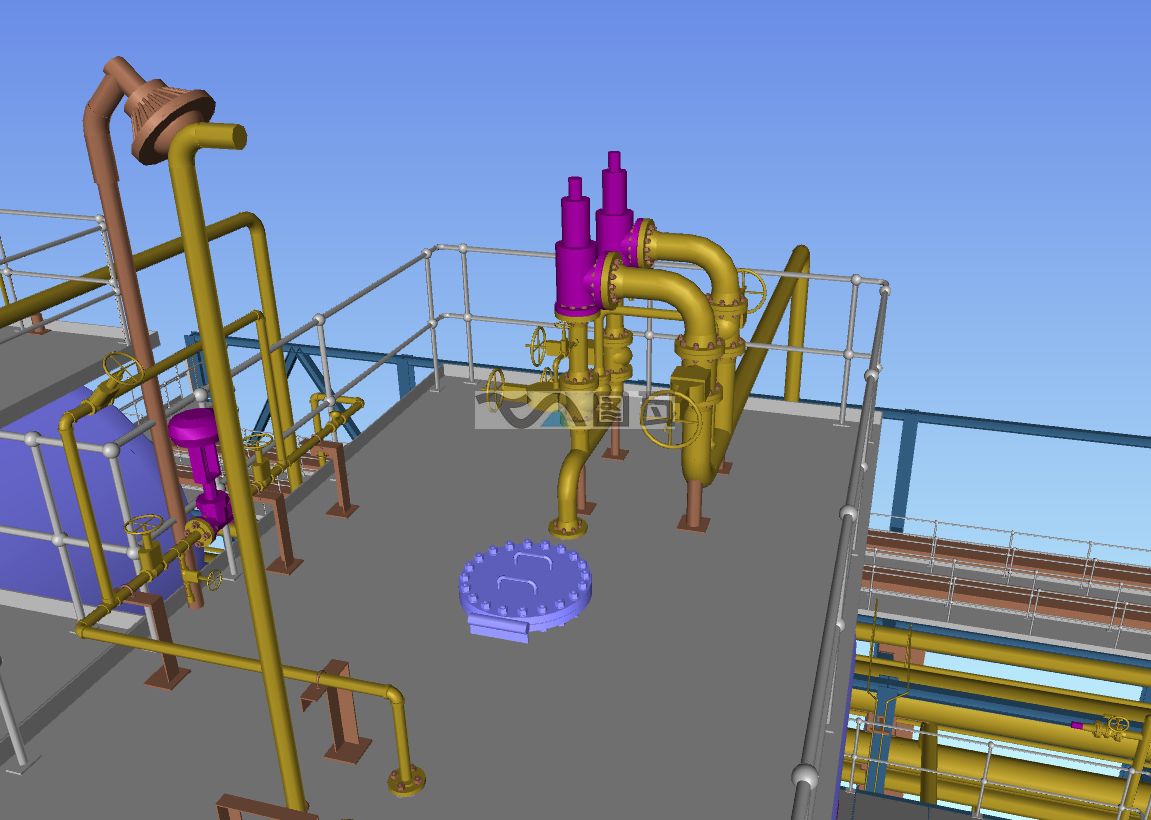

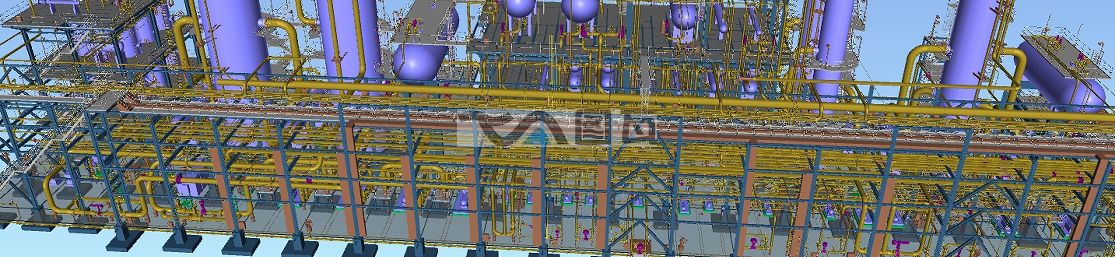

利用它設計出的三維裝置模型非常逼真、直觀。若由于某些原因不進行全模塊的應用，則可以只做管道、設備和鋼結構模型或者管道加設備模型。
管道模塊一般具有對模型進行軟、硬碰撞檢查。硬碰撞檢查是指管道之間及管道與其他專業的設備、風管、梁、柱、基礎、鋼結構和電纜橋架的碰撞檢查。軟碰撞檢查是指管道與絕熱層、維修預留空間的碰撞檢查。這樣能盡早發現問題及時修改，提高設計質量，減少施工返工，避免時間和經濟上的損失。
同時配有“漫游”功能軟件(Review)，使人有身臨其境之感。設計審查直接在軟模型上進行，比用圖紙審查更直觀、更逼真、更容易發現問題。
PDMS平臺還有管道應力分析軟件的接口。輸出一定格式的文件，并將此文件輸入管道應力分析軟件，可進行管道的應力計算。
另外PDMS具有與工藝流程圖核對的功能，在PDMS平臺下使用Daigrams軟件設計的智能P&ID圖可以完成管道自動鋪設，完成初步布置。
三維軟模型配管施工圖圖紙的輸出
管道軟件能在管道軟模型的基礎上產生施工圖成品、管道軸測圖(ISO圖)、管道材料表、管道材料匯總表等。
通過自動標注軟件，能在管道軟模型上切出管道平立面圖，并自動標注設備、管道定位尺寸及屬性、建筑軸線號、柱間距等相關信息，大大節省了人力。
