程序文件名“三維工廠智能出圖軟件_ AutoDraft-1.1.5.exe”，其中1.1.5為當前程序的版本號，鼠標右鍵彈出菜單選擇“以管理員身份運行”，操作系統彈出的用戶賬號控制窗口，點擊“是”按鈕，彈出程序安裝界面：

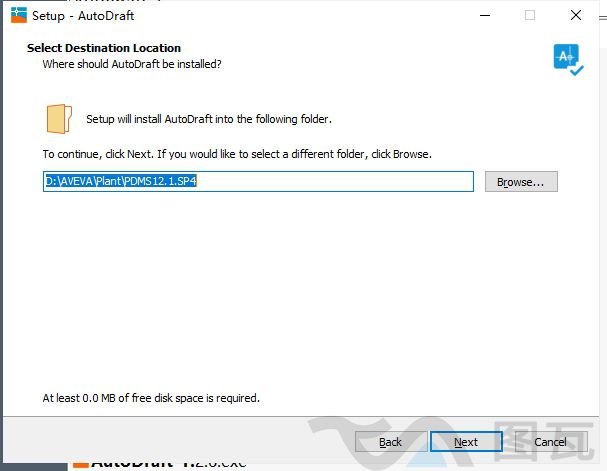

          點擊按鈕“瀏覽”，選擇PDMS/E3D程序的安裝路徑：

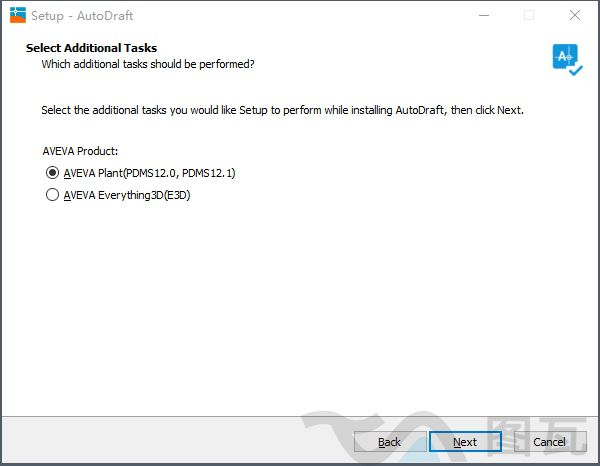

例如路徑 “D:\AVEVA\Plant\PDMS12.0.SP6”，若不是該路徑，請選擇安裝路徑后，點擊按鈕“Next”按鈕進行下一步，選擇程序版本安裝后點擊Install按鈕安裝AD出圖軟件。

刷新程序:

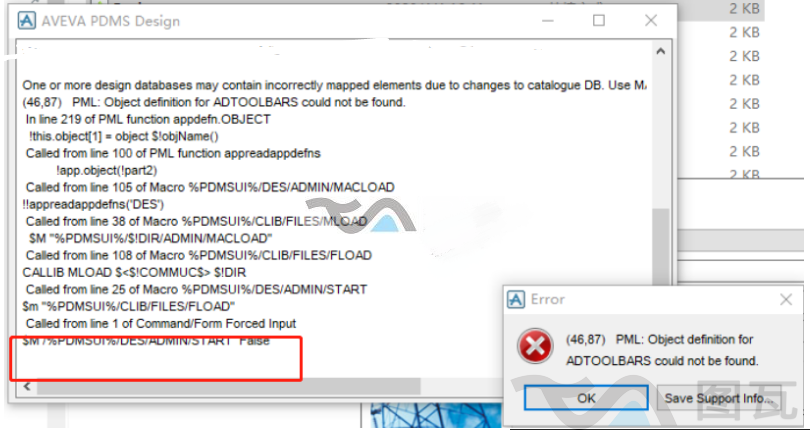

第一次進入PDMS/E3D軟件，出現下圖中的報錯，在紅色框位置使用PML REHASH ALL 命令刷新程序。然后使用DESIGN命令進入設計模塊

    若上述報錯循環出現，找到PDMS/E3D軟件安裝的PMLLIB路徑下pml.index文件，查看文件的日期，日期如果不是現在的時間，說明沒刷新到，可把這個文件剪切到桌面，然后用命令PML REHASH ALL新刷一次可重新生成一個文件，再使用DESIGN進入設計模塊即可。
