PDMS增加工具欄toolbar創建方法

2023-05-17 14:47:03　
tuva
原創
　

我們想做一個類似下圖的工具菜單(toolbar)，11.6以后版本工具條創建：
PDMS增加工具欄toolbar創建方法(圖1)

首先我們先需要做圖標
圖標的格式為16X16像素的png格式的圖片
可以自己制作，也可以下載一個圖片，推薦到https://www.iconfinder.com尋找圖標圖片

直接上干貨，細節不是很明白！ 如果是懶人，直接看最后的！
1.  到PDMSEXE安裝路徑下的\PDMSUI\des\addins下創建命名為xptools的文件，沒有后綴。內容為：
  1. # ----------------------------------------------------------------------
  2. #  File:            xptools-toolbar
  3. #  Module:          design
  4. #  Author:          www.3d-sharp.com
  5. #  Created:         2014年10月21日14:19:00
  6. #  Description:     瞎撲程序
  7. # ----------------------------------------------------------------------
  8. name: xptools
  9. showOnMenu: False
  10. object: xptools
  11. title: xptools
復制代碼

2．對象定義在PDMSEXE安裝路徑下的\PMLLIB\下創建一個文件夾xptool，然后新建一個xptools.pmlobj文件。同時把圖標文件放到文件夾中：

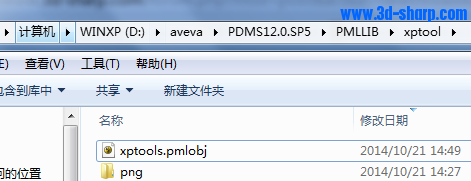

PDMS增加工具欄toolbar創建方法(圖2)

xptools.pmlobj文件代碼如下
  1. define object xptools
  2. endobject
  3. --------------------------------------------------------------------------
  4. define method .modifyForm()
  5.   !this.xptoolsbars()
  6. endmethod
  7. ------------------------------------------------------------------------
  8. define method .modifyMenus()
  9. !this.barMenu()
  10. !this.Menus()
  11. endmethod

  13. define method .barMenus()
  14. !bmenu = object Appbarmenu()
  15. !bmenu.add(|xptools|,'xptools')
  16. !!appmenucntrl.addBarMenu(!bmenu,'DES')
  17. endmethod

  19. define method .xptoolsbars()
  20. frame.xptoolsbar toolbar '3dsharp toolbar'
  21.   !pixmap = !!pml.getPathname('csharp.png')
  22.     button .csharpL tooltip 'csharp' pixmap /$!<pixmap> width 16 height 16 callback 'Q ATT '

  24.   !pixmap = !!pml.getPathname('move.png')
  25.     button .moveL tooltip 'move' pixmap /$!<pixmap> width 16 height 16 callback 'Q ATT'

  27.   !pixmap = !!pml.getPathname('pipe.png')
  28.     button .pipeL tooltip 'pipe' pixmap /$!<pixmap> width 16 height 16 callback 'show !!xp'

  30.   !pixmap = !!pml.getPathname('run.png')
  31.     button .runL tooltip 'run' pixmap /$!<pixmap> width 16 height 16 callback 'show !!xp'
  32.
  33.   !pixmap = !!pml.getPathname('apply.png')
  34.     button .applyL tooltip 'apply' pixmap /$!<pixmap> width 16 height 16 callback 'show !!xp'

  36.   !pixmap = !!pml.getPathname('send.png')
  37.     button .sendL tooltip 'send' pixmap /$!<pixmap> width 16 height 16 callback 'show !!xp'
  38. exit
  39. !!appTbarcntrl.addToolBar('xptoolsbar','PIPE')
  40. !!appTbarcntrl.addToolBar('xptoolsbar','EQUI')
  41. !!appTbarcntrl.addToolBar('xptoolsbar','STRU')
  42. !!appTbarcntrl.addToolBar('xptoolsbar','GEN')
  43. endmethod
復制代碼
3. 按照上面要求后，進入pdms軟件輸入PML REHASH ALL即可完成工具條的創建
             PDMS增加工具欄toolbar創建方法(圖3)
4. 我們再增加一個軸網顯示的按鈕（2014年10月23日）
    A.先把，markgrid.mac文件拷貝到xptools文件夾中,把圖標文件gridline16.png圖標拷貝到\PMLLIB\xptool\png文件夾中
    B.然后在xptools.pmlobj增加下面代碼


  1.   !pixmap = !!pml.getPathname('gridline16.png')
  2.     button .gridL tooltip 'gridline16.png' pixmap /$!<pixmap> width 16 height 16 callback '$m %pmllib%\xptool\markgrid.mac'
復制代碼


5.功能展示  進入pdms后如果報錯，輸入pml rehash all 只有有命令欄的地方都可以輸入！

    PDMS增加工具欄toolbar創建方法(圖4)
  選中軸網相關層次，點擊“G”按鈕，軸網顯示，再次點擊，軸網消失！ 成功！

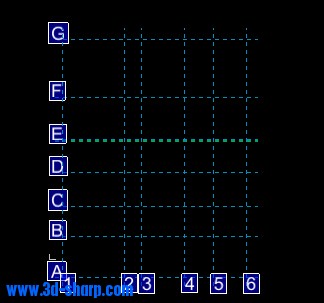

    PDMS增加工具欄toolbar創建方法(圖5)
6.懶人請直接下載附件包
  雙擊EXE文件，瀏覽到pdms安裝路徑

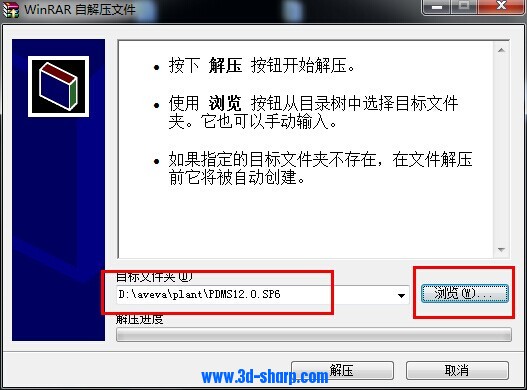

    PDMS增加工具欄toolbar創建方法(圖6)


  進入pdms程序 pml rehash all 刷新程序
  如果報錯，輸入pml rehash all 只有有命令欄的地方都可以輸入！  然后重新進design
  可以嘗試在這個命令欄位置直接輸入design命令進入
